照明安装施工图纸应该怎么看呢？识图的思路是什么？应该注意那些事项？让大家对于图纸整体有一个概念。
一、照明工程图纸
照明工程图的组成
照明工程图主要由施工说明、主要设备材料表、照明系统图和照明平面图等几部分组成
1、照明系统图
主要表示照明供配电系统各部分的组成以及各部分之间的相互关系。
照明系统图一般用单线图的形式绘制，图中还标出配电箱、开关、熔断器、导线的型号和规格，保护管径和敷设方式、用电设备名称等。

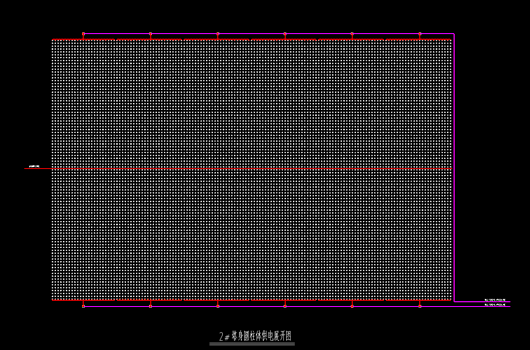

2、照明平面图
主要表示照明设备的具体安装平面位置以及照明线路的平面走向路径。
照明平面图一般是在建筑平面图的基础上，用规定的电气图形符号以单线图的形式绘制的。

二、识图的流程

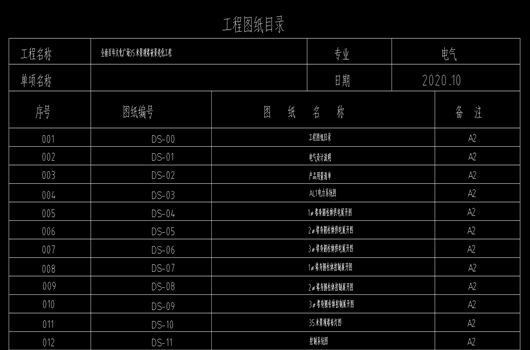

1、看标题栏及图纸目录
了解工程名称项目内容、图纸比例，设计日期等。
2、看总说明
了解工程总体概况（如建筑的结构类型、供电电源的来源、电压等级、线路敷设方式、设备安装高度及安装方式），以及设计依据、补充使用的非国标图形符号、施工时注意事项等。
3、看系统图
各分项工程的图纸中都包含有系统图。如变配电工程的供电系统图、电力工程的电力系统图、电气照明工程的照明系统图等。
了解系统的基本组成、主要电气设备、元件等连接关系及它们的规格、型号、参数等，掌握该系统的基本概况。
4、看平面布置图
如电力平面图、照明平面图、防雷接地平面图等。都是用来表示设备安装位置、线路敷设部位、敷设方法以及导线型号、规格、数量、管径大小的，是安装施工、编制工程预算的主要依据图纸。
5、看安装大样图
安装大样图是按照机械制图方法绘制的用来详细表示设备安装方法的图纸，也是用来指导施工和编制工程材料计划的重要图纸，安装大样图多是采用全国通用电气装置标准图集。

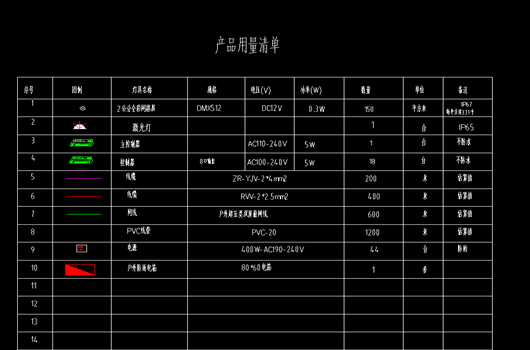

6、看设备材料表
设备材料表提供了该工程所使用的设备、材料的型号、规格和数量，是我们编制购置主要设备、材料计划的重要依据之一。

三、常用电气文字标注
在照明安装图纸中，识图主要是针对用什么导线，采用什么线管，采用什么敷设方式，管中有几根线，线路的走向等非常熟悉，就像我们在土建中可以快速知道是什么柱，什么梁，有几跨一样烂熟于心。
今天再采用公式的方法，带大家识别图纸的标注。
1、导线的标注
在系统图或平面图的图线旁标注一固定的文字符号，用以说明线路的用途、导线型号、规格、根数、线路敷设方式及數设部位等。
导线标注的基本格式是:四、照明平面图阅读方法及注意事项
1、了解建筑物的基本情况，如房屋结构、房间分布与功能等。
2、应按阅读建筑电气:工程图的一般顺序进行阅读。首先应阅读施工说明，施工说明表达了图中无法表示或不易表示，但又与施工有关的问题。
3、阅读照明系统图，了解整个系统的基本组成，相互关系。了解进户线规格型号、干线数量和规格型号、各支路的负荷分配情况和连接情况。
4、阅读照明平面图，熟悉电气设备、灯具等在建筑物内的分布及安装位置，同时明确它是属于哪条支路的负荷，从而弄清它们之间的连接关系。
一般从进线开始，经过配电箱后，一条支路一条支路地看。由于照明灯具控制方式的多样性，使得导线之间的连接关系较复杂，需注意的是，相线必须经开关后再接灯座，而零线则可直接进灯座，保护线则直接与灯具金属外壳相连接。
5、平面图只表示设备和线路的平面位置而很少反映空间高度。但在阅读平面图时，必须建立起空间概念。这对造价技术人员特别重要，可以防止在编制工程预算时，造成垂直敷设管线的漏计。

6、相互对照、综合看图。为避免建筑电气设备及电气线路与其他建筑设备及管路在安装时发生位置冲突，在阅读照明平面图时要对照阅读建筑设备安装工程施工图，同时还要了解规范求。如电气线路与管道间的距离应符合规定。
